一種直流支撐電容器用安裝攀的制作方法

一種直流支撐電容器用安裝攀的制作方法

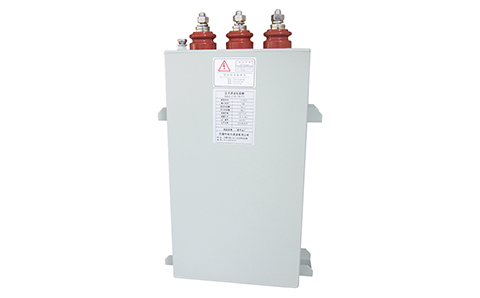

直流支撐電容器是變流器的關鍵器件，在變流器中的直流側起到穩(wěn)定電壓、濾波等作用。目前，在大功率變流器如幾十兆瓦級的高壓變頻器、高速動車變流器、大功率statcom、柔性直流輸電工程用直流電容器等設備中，均需使用高電壓大容量的直流支撐電容器。

近年來，這些直流支撐電容器逐漸采用干式結構。這類電容器的共性是電壓高、容量大、體重大，最大的直流支撐電容器達到210kg。這類電容器在生產制造、運輸、安裝、使用維護的過程中，機械接口之一的安裝攀就顯得非常重要。

對于重量輕的直流支撐電容器，其安裝攀通常采用“u”、“l(fā)”形結構。對于重量大于100kg的直流支撐電容器，其安裝攀與其箱殼之間需要全封閉焊接。第2類電容器通常采用臥式安裝，通常每個側面焊接2件安裝攀，共4件安裝攀，因此對安裝攀的尺寸、焊接質量要求比較高。

目前，安裝攀全封閉焊接的特點：通常選用1件“u”形板材，再加2件矩形板材，先焊接“u”形板件，然后再焊接2件矩形板材，打磨拼接處焊縫。其存在缺點：“u”形板材與矩形板材之間拼接的焊縫影響外觀的美觀，尺寸；拼接過程中增加2次焊接，焊接熱量影響箱殼的變形，尺寸影響安裝使用；安裝固定螺母的焊接，影響安裝攀的平整度、安裝尺寸的準確性。

因此，需要新的安裝攀能夠滿足安裝、固定、維護的需求同時，還可以提高生產效率。
