低壓無功補償裝置的幾種補償方法

原則上，電容器相當于產生容性無功電流的發電機。無功補償?shù)脑硎菍⑷菪怨β守?fù)荷裝置與感性功率負荷并聯在同一電容器上，能量在兩個負荷之間相互轉換。這樣，電網中的變壓器和輸電線路的負荷就會降低，從而增加輸出的有功能力。當輸出一定的有功功率時，電源系統的損耗就會降低。相比之下，電容器是減少變壓器系統和工業配電負荷簡單經濟。因此，電容器作為電力系統的無功補償勢在必行。目前，使用并聯電容器作為無功補償裝置非常普遍。

低壓電容補償?shù)膸追N補償方法：

1、低壓分散補償

低壓分散補償是根據個別電氣設備的無功需求，在電氣設備附近安裝容器組安裝在電氣設備附近，以補償安裝部件前的所有高低壓線路和變壓器的無功功率。其優點是電氣設備運行時，無功補償投資，電氣設備停機時，補償設備也退出，可減少配電網和變壓器的無功流量，減少有功損失；可減少導線截面和變壓器容量，占地面積小。缺點是利用率低。投資大，不適應變速運行、正反向運行、點動、堵塞和反向制動的電機。

2、低壓集中補償

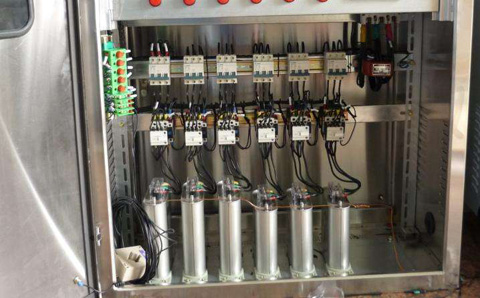

低壓集中補償是指通過低壓開關將低壓電容器連接到配電變壓器低壓母線側，以無功補償切割裝置為控制保護裝置，根據低壓母線上的無功符合情況直接控制電容器切割。電容器的切割是整組進行的，不能順利調整。低壓補償?shù)膬?yōu)點：接線簡單。操作維護工作量小，無功就地平衡，提高配電利用率，減少網絡損壞，經濟性高，是無功補償中常用的手段之一。

安全運行電力電容器：

1、允許運行電流

正常運行時，電容器應在額定電流下運行，運行電流不得超過額定電流的1.3倍，三相電流差不得超過5%。

2、允許工作電壓

電容器對電壓非常敏感。由于電容器的損耗與電壓平方成正比，過電壓會嚴重加熱電容器，電容器的絕緣會加速老化，縮短使用壽命，甚至電擊穿。因此，電容器裝置應在額定電壓下運行，一般不得超過額定電壓的1.05倍，運行電壓不得超過額定電壓的1.1倍。當母線超過額定電壓1.1倍時，應采取冷卻措施。

3、諧波問題

由于電容器電路是LC電路，對某些諧波容易產生諧振，容易引起高諧波，增加電流和電壓。而且諧波的電流對電容器非常有害，容易使電容器擊穿，造成相間短路。因此，當電容器正常工作時，必要時可以在電容器上串聯合適的電抗器，以限制諧波電流。

4、繼電保護

繼電保護主要由成套繼電保護裝置實現。目前，國內幾家電氣廠家生產的繼電保護裝置技術非常成熟，安全穩定，功能強大。繼電保護裝置可以切斷故障電容器，是保證電力系統安全穩定運行的重要手段。電容器繼電保護的主要措施有:①三級過流保護；②為防止系統穩態過壓損壞電容器而設置的過電壓保護；③為避免系統電源短暫停投造成電容器瞬時重合造成的過電壓損壞而設置的低電壓保護；④反映電容器組中電容器內部故障導致的不平衡電壓保護。不平衡電流保護或三相差電壓保護。

5、關閉問題

電容器組禁止帶電重合閘。主要原因是電容器放電需要一定的時間。當電容器組的開關跳閘時，如果立即重合閘，電容器放電太晚，與重合閘電壓極性相反的電荷可能會殘留在電容器中，這將使重合閘瞬間產生很大的沖擊電流，導致電容器外殼膨脹、噴油甚至爆炸。因此，當電容器組再次關閉時，必須在斷路器斷開3分鐘后進行。因此，電容器不允許安裝自動重合閘裝置，相反，應安裝無壓釋放自動跳閘裝置。
